本實用新型涉及電動調節閥技術領域，尤其涉及一種電動調節閥。

　　背景技術：

　　電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。

　　目前，現有的電動調節閥仍存在一些不足之處，首先，由于閥芯有少量介質泄漏，特別是帶水和蒸汽的介質，加上備用調節門長時間不動作，在外部環境溫度較低時，調節閥閥桿與閥芯容易受凍而出現卡澀的故障現象，導致電動調節閥無法正常控制，從而增加了電動調節閥的局限性；其次，現有的電動調節閥缺乏壓力檢測裝置，在輸入口壓力過大時，而電動調節閥無法自動完成調控，過大的壓力會導致電動調節閥出現損壞，從而降低了電動調節閥使用的穩定性。

　　技術實現要素：

　　本實用新型的目的在于：為了解決上述的問題，而提出的一種電動調節閥。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　一種電動調節閥，包括閥體、執行聯動桿與執行機構，所述閥體水平端兩側分別固定安裝有輸出口與輸入口，所述閥體通過執行支撐座與執行機構固定連接，且所述支撐座外側固定連接有保溫罩，所述保溫罩豎直端內表壁分別安裝有加熱管與溫度傳感器，且所述溫度傳感器與加熱管聯動控制。

　　作為上述技術方案的進一步描述：

　　所述輸入口頂部分別安裝有泄壓口與壓力表，所述壓力表底部設置有壓力傳感器。

　　作為上述技術方案的進一步描述：

　　所述支撐座與保溫罩通過螺栓固定連接。

　　作為上述技術方案的進一步描述：

　　所述輸入口與輸出口遠離閥體的一側固定安裝有法蘭盤。

　　作為上述技術方案的進一步描述：

　　所述保溫罩呈透明設計。

　　作為上述技術方案的進一步描述：

　　所述螺栓設置有兩組，且兩組螺栓呈對稱分布。

　　綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

　　1、本實用新型中，當保溫罩內的溫度傳感器檢測到執行聯動桿的工作環境溫度較低時，控制加熱管開啟，加熱管工作產生熱氣流，熱氣流會接觸保溫罩內的工作機構，從而避免了工作機構因受凍而出現卡澀，保證了工作機構的穩定的運行，提高了電動調節閥的適用范圍。

　　2、本實用新型中，壓力傳感器檢測輸入口的壓力并實時在壓力表上顯示，在壓力表上顯示的壓力值超過預定值時，通過控制泄壓口開啟，使得輸入口內的壓力得以釋放，實現了電動調節閥的壓力監控功能，避免了電動調節閥因壓力變化而出現損壞，從而提高了電動調節閥使用的穩定性。

　　附圖說明

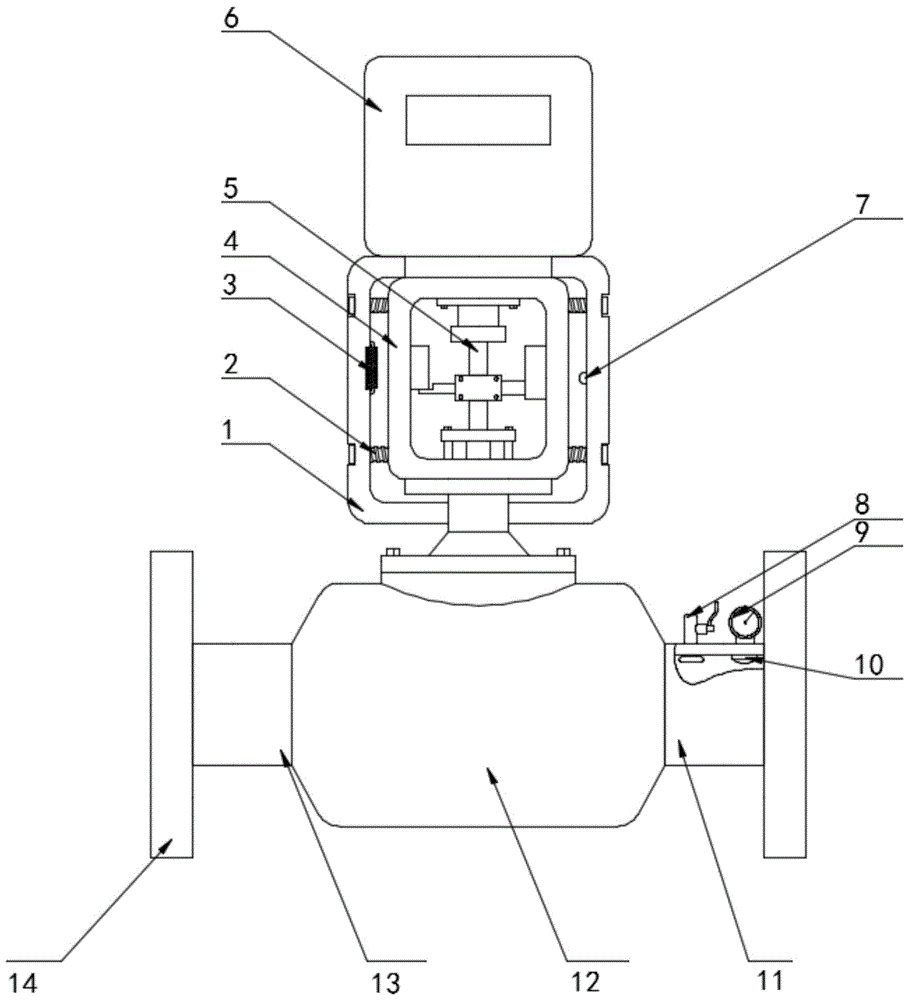

　　圖1示出了根據本實用新型實施例提供的結構示意圖；

　　圖2示出了根據本實用新型實施例提供的俯視結構示意圖；

　　圖3示出了根據本實用新型實施例提供的正視結構示意圖。

　　圖例說明：

　　1、保溫罩；2、螺栓；3、加熱管；4、支撐座；5、執行聯動桿；6、執行機構；7、溫度傳感器；8、泄壓口；9、壓力表；10、壓力傳感器；11、輸入口；12、閥體；13、輸出口；14、法蘭盤。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1-3，本實用新型提供一種技術方案：一種電動調節閥，包括閥體12、執行聯動桿5與執行機構6，閥體12水平端兩側分別固定安裝有輸出口13與輸入口11，閥體12通過執行支撐座4與執行機構6固定連接，且支撐座4外側固定連接有保溫罩1，保溫罩1豎直端內表壁分別安裝有加熱管3與溫度傳感器7，且溫度傳感器7與加熱管3聯動控制，當保溫罩1內的溫度傳感器7檢測到執行聯動桿5的工作環境溫度較低時，控制加熱管3開啟，加熱管3工作產生熱氣流，熱氣流會接觸保溫罩1內的工作機構，從而避免了工作機構因受凍而出現卡澀，保證了工作機構的穩定的運行，提高了電動調節閥的適用范圍。

　　具體的，如圖1所示，輸入口11頂部分別安裝有泄壓口8與壓力表9，壓力表9底部設置有壓力傳感器10，在壓力表9上顯示的壓力值超過預定值時，通過控制泄壓口8開啟，使得輸入口11內的壓力得以釋放，實現了電動調節閥的壓力監控功能，避免了電動調節閥因壓力變化而出現損壞，從而提高了電動調節閥使用的穩定性。

　　具體的，如圖1所示，支撐座4與保溫罩1通過螺栓2固定連接，實現支撐座4與保溫罩1的可拆卸。

　　具體的，如圖1所示，輸入口11與輸出口13遠離閥體12的一側固定安裝有法蘭盤14，用以與外部管道的固定連接。

　　具體的，如圖1所示，保溫罩1呈透明設計，使得操作人員可以清楚的觀察到內部標桿上的閥門開度。

　　具體的，如圖1所示，螺栓2設置有兩組，且兩組螺栓2呈對稱分布，保證了保溫罩1與支撐座4連接的緊密性。

　　工作原理：使用時，當保溫罩1內的溫度傳感器7檢測到執行聯動桿5的工作環境溫度較低時，控制加熱管3開啟，加熱管3工作產生熱氣流，熱氣流會接觸保溫罩1內的工作機構，從而避免了工作機構因受凍而出現卡澀，保證了工作機構的穩定的運行，提高了電動調節閥的適用范圍，壓力傳感器10檢測輸入口11的壓力并實時在壓力表9上顯示，在壓力表9上顯示的壓力值超過預定值時，通過控制泄壓口8開啟，使得輸入口11內的壓力得以釋放，實現了電動調節閥的壓力監控功能，避免了電動調節閥因壓力變化而出現損壞，從而提高了電動調節閥使用的穩定性。

　　以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

　　技術特征：

　　1.一種電動調節閥，包括閥體（12）、執行聯動桿（5）與執行機構（6），其特征在于，所述閥體（12）水平端兩側分別固定安裝有輸出口（13）與輸入口（11），所述閥體（12）通過執行支撐座（4）與執行機構（6）固定連接，且所述支撐座（4）外側固定連接有保溫罩（1），所述保溫罩（1）豎直端內表壁分別安裝有加熱管（3）與溫度傳感器（7），且所述溫度傳感器（7）與加熱管（3）聯動控制。

　　2.根據權利要求1所述的一種電動調節閥，其特征在于，所述輸入口（11）頂部分別安裝有泄壓口（8）與壓力表（9），所述壓力表（9）底部設置有壓力傳感器（10）。

　　3.根據權利要求1所述的一種電動調節閥，其特征在于，所述支撐座（4）與保溫罩（1）通過螺栓（2）固定連接。

　　4.根據權利要求1所述的一種電動調節閥，其特征在于，所述輸入口（11）與輸出口（13）遠離閥體（12）的一側固定安裝有法蘭盤（14）。

　　5.根據權利要求1所述的一種電動調節閥，其特征在于，所述保溫罩（1）呈透明設計。

　　6.根據權利要求3所述的一種電動調節閥，其特征在于，所述螺栓（2）設置有兩組，且兩組螺栓（2）呈對稱分布。

　　技術總結

　　本實用新型公開了一種電動調節閥，包括閥體、執行聯動桿與執行機構，所述閥體水平端兩側分別固定安裝有輸出口與輸入口，所述閥體通過執行支撐座與執行機構固定連接，且所述支撐座外側固定連接有保溫罩，所述保溫罩豎直端內表壁分別安裝有加熱管與溫度傳感器，且所述溫度傳感器與加熱管聯動控制。本實用新型中，當保溫罩內的溫度傳感器檢測到執行聯動桿的工作環境溫度較低時，控制加熱管開啟，加熱管工作產生熱氣流，熱氣流會接觸保溫罩內的工作機構，從而避免了工作機構因受凍而出現卡澀，保證了工作機構的穩定的運行，提高了電動調節閥的適用范圍。
