本實用新型涉及閥體技術領域，尤其涉及一種電動調節閥。

背景技術：

調節閥是流體流程控制系統中改變流體流量的裝置，是整個流體流程控制系統必不可少的控制終端。調節閥性能的好壞直接影響到系統的整體性能。在流體輸配的異程管網變流量水系統中，實際設計的時候往往只考慮最不利環路的阻力計算，當系統最不利節點的作用壓力得以保證的同時，其他節點的作用壓力往往大于設計值，進而會導致整個異程管網變流量水系統出現水力失調現象。

為了緩解上述水力失調現象，目前通常采用調節閥作為控制終端來調節各個環路的流量。但是，目前的調節閥需要人工手動操作，因此存在操作不方便的問題。

技術實現要素：

本實用新型的目的是提供一種電動調節閥，以解決目前的調節閥通過人工手動操作存在的操作不方便的問題。

為了實現上述目的，本實用新型提供如下技術方案：

一種電動調節閥，包括閥體、閥體頂蓋、閥軸、閥錐體和電動執行器；其中：所述閥體具有閥腔、進水口和出水口，所述閥腔連通所述進水口和所述出水口；所述閥錐體位于所述閥腔內，所述閥體頂蓋封蓋于所述閥體的頂端；所述閥軸的一端與所述閥錐體固定相連，另一端與所述電動執行器相連；所述電動執行器通過所述閥軸帶動所述閥錐體移動以調節所述進水口與所述出水口之間的開度。

優選的，上述電動調節閥中，所述閥軸與所述閥體頂蓋之間通過密封函組件相連。

優選的，上述電動調節閥中，所述密封函組件包括多道密封填料和設置于所述密封填料中的張緊彈簧，所述張緊彈簧向所述多道所述密封填料 施加使其貼緊于所述閥軸的彈力。

優選的，上述電動調節閥中，所述密封函組件與所述閥體頂蓋之間通過螺紋配合，且兩者的螺紋配合段通過密封圈密封相連。

優選的，上述電動調節閥中，所述進水口和出水口均設置有測壓接頭。

優選的，上述電動調節閥中，所述閥錐體通過閥錐座與所述閥軸固定相連；所述閥錐座與所述閥腔的內壁密封貼合，且能夠相對于所述閥腔的內壁滑動。

優選的，上述電動調節閥中，所述閥錐座與所述閥錐體之間夾設有密封墊片；

優選的，所述閥腔的內壁設置有過流孔，通過閥錐座帶動密封墊壓緊于過流孔上表面來實現閥門的完全關斷。

本實用新型提供的電動調節閥中，電動執行器與閥軸相連，通過閥軸帶動閥錐體移動進而實現電動調節閥的開啟和關閉。相比于手動操作而言，本實用新型提供的電動調節閥采用電驅動實現電動調節閥的啟閉，操作較為方便。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的電動平衡閥的結構示意圖；

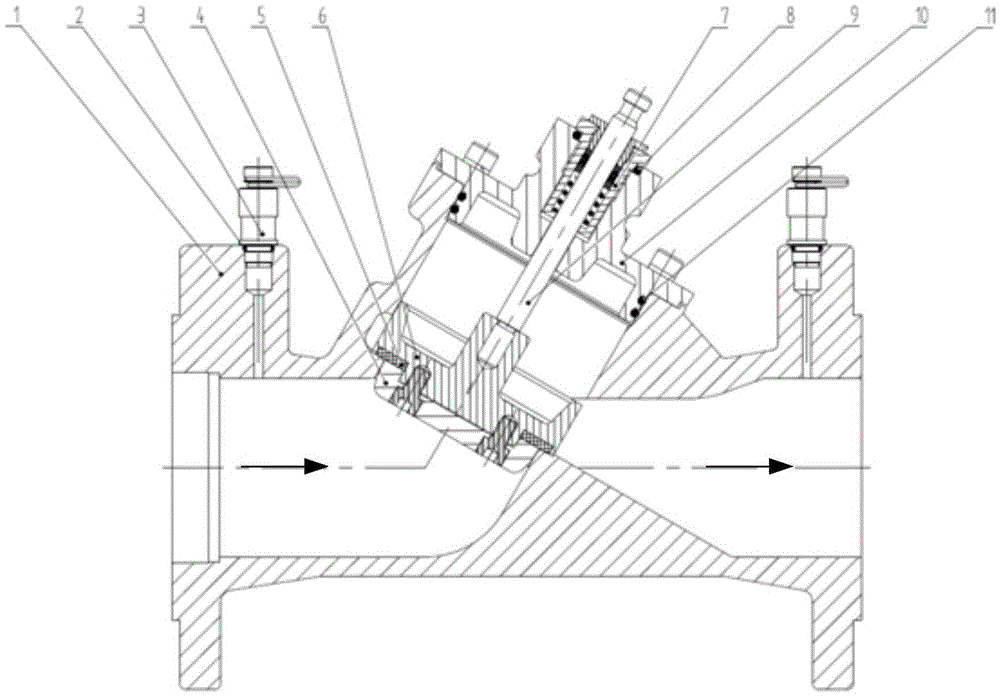

圖2是圖1的部分結構剖視圖。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面將結合附圖對本實用新型作進一步的詳細介紹。

請參考圖1和2，本實用新型實施例提供一種電動調節閥。所提供的電動調節閥包括閥體1、閥體頂蓋10、閥軸9、閥錐體4和電動執行器12。

閥體1通常為鑄鐵材質。優選的，閥體1的材質為球墨鑄鐵。相比于目前采用灰鑄鐵材質的閥體而言，采用球墨鑄鐵為材質的閥體1可承受更大的工作壓力，安全系數較高，安全性較可靠。閥體1具有閥腔、進水口和出水口。閥 腔連通進水口和出水口。

閥錐體4位于閥腔內，閥體頂蓋10封蓋于閥體1的頂端。閥體頂蓋10與閥體1通常采用內六角螺栓固定相連。閥體頂蓋10與閥體1之間采用雙O型圈11密封，雙O型圈11能較好地提高閥體頂蓋10與閥體1之間的密封效果。

閥軸9的一端與閥錐體4固定相連，另一端與電動執行器12相連。電動執行器12通過閥軸9帶動閥錐體4移動以調節進水口與出水口之間的開度，進而實現流量的調節。

本實施例提供的電動調節閥中，電動執行器12與閥軸9相連，通過閥軸9帶動閥錐體4移動進而實現電動調節閥的開啟和關閉。相比于人工手動操作而言，本實施例提供的電動調節閥采用電驅動實現電動調節閥的啟閉，操作較為方便。

本實施例中，電動執行器12的控制信號可以為比例三浮點(雙開關量)、比例調節模擬量(0-10VDC、4-20mADC)及浮點電壓反饋等各種控制器控制，可根據調節及關斷壓差選擇適合的驅動力。本實施例提供的電動調節閥還可以與其他采用相同連接方式的執行機構配合使用，適用范圍廣泛。

本實施例中，閥軸9與閥體頂蓋10之間可以通過密封函組件7相連。通常，密封函組件7與閥體頂蓋10之間通過螺紋配合。密封函組件7與閥體頂蓋10的螺紋配合段可通過密封圈8密封。密封函組件7的各個部分相互連接以形成一個整體，這便于密封函組件7的更換，同時能簡化電動調節閥生產時的安裝工序。

密封函組件7包括多道密封填料和張緊彈簧，張緊彈簧設置于多道密封填料中，張緊彈簧向多道密封填料施加使其貼緊于閥軸9的彈力。該彈力能使得多道密封填料貼緊閥軸9以進行密封填料與閥軸9之間的間隙補償。當多道密封填料出現磨損時，張緊彈簧會將多道密封填料貼緊閥軸9，可見上述張緊彈簧能延長多道密封填料的使用壽命，從而實現閥軸9與多道密封填料之間持續密封。

本實施例提供的電動調節閥中，進水口和出水口均可以設置有測壓接頭3，測壓接頭3能與專用測量?jī)x表配合，進而分別檢測進水口和出水口 的水壓。測壓接頭3與閥體1之間設置有O型圈2，以確保測壓接頭3設置處的密封。

本實施例中，閥錐體4通過閥錐座6與閥軸9固定相連，閥錐座6與閥腔的內壁密封貼合，且能夠相對于閥腔的內壁滑動。閥錐座6能夠?qū)崿F(xiàn)閥錐體4的啟閉更加穩定，而且能使得流體在流速變化時對閥軸9的撞擊較小，進而能減小撞擊所產生的震動對密封函組件7等部件的使用壽命。

請?jiān)俅螀⒖紙D2，閥錐座6與閥錐體4之間夾設有密封墊片5，通常，閥錐座6與閥錐體4和密封墊片5通過內六角螺栓固定相連。閥腔的內壁可以設置有過流孔，通過閥錐座帶動密封墊壓緊于過流孔上表面來實現閥門的完全關斷。

以上只通過說明的方式描述了本實用新型的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本實用新型權利要求保護范圍的限制。
